Шахтные ленточные конвейеры размерного ряда по ГОСТ 28628-90


Предназначены для транспортирования угля (горной массы) по участковым выработкам угольных шахт, в том числе опасных по газу и пыли.

Конвейеры:

  • 1Л800 и 1Л1000 - общего назначения с углами установки от минус 16° до +18° ;

  • 1ЛТ800 - телескопический для работы с очистными забоями с углами установки от минус 10° до +10° ;

  • 1ЛТП800 - телескопический для работы с проходческими комбайнами с углами установки от минус 10° до +10° .



Конструктивные особенности:

  • снижение затрат на обслуживание и ремонт за счет углубления унификации и сокращения в 2,0 раза номенклатуры элементов конвейеров, подверженных износу и подлежащих при эксплуатации замене или ремонту;

  • снижение в 1,5 раза энергопотребления на транспортирование груза за счет высокой степени приспосабливаемости конвейеров к фактическим условиям эксплуатации;

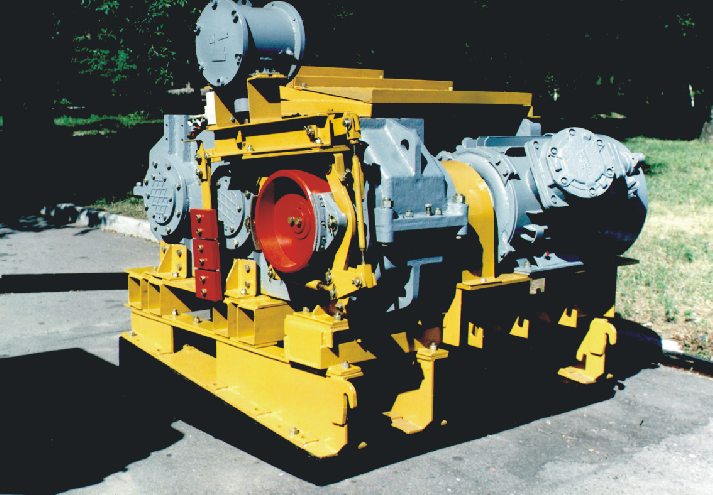

  • повышение эксплуатационной надежности за счет единого для всех конвейеров привода, выполненного в виде моноблока, с применением специального редуктора и специального электродвигателя, отвечающего специфике работы ленточных конвейеров.






1Л800

1ЛТ800

1ЛТП800

1Л1000

Ширина ленты, мм

800

1000

Производительность, т/ч

Конструктивная длина транспортирования, м

350; 435; 545; 690


600

590; 740; 930; 1170

500

Скорость движения ленты, м/с
Мощность привода, кВт
Тип редуктора
Тип электродвигателя
Диаметр барабанов, мм
Угол наклона боковых
роликов, град


1,6; 2,0; 2,5; 3,15
75; 90; 110;132
специальный РС1Л1000
специальный 2ЭДКЛОФ-250
500

35


Разработчик:
Институт “ Донгипроуглемаш”

83048, г. Донецк, ул. Артема, 157
Тел.: (8-062) 55-14-66; 55-45-33; 99-83-13(уг.)
Факс: 55-00-12
